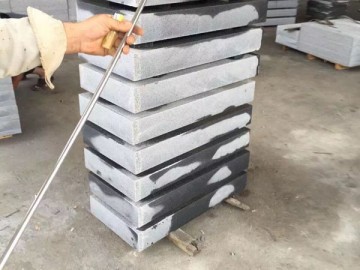

這類石材在快速噴射高溫火焰下，構(gòu)成表層的結(jié)晶部份瞬間膨脹剝落，較富有自然感。但是原在用火焰加工處理石材表面時(shí)，無專用火焰加工裝置，而是借用通常火焰溫度為300℃，噴射速度為1200m/s的火焰切石機(jī)或穿孔機(jī)，憑經(jīng)驗(yàn)進(jìn)行石材表面的火焰加工處理，難以控制好噴射的速度和火焰溫度。然而要在上述極快的噴射速度和極高的火焰條件下，只加熱石材表層十分困難，因?yàn)椴还獗韺樱爟?nèi)層也可能被高溫加熱而出現(xiàn)熔融、變質(zhì)和變色，不僅達(dá)不到火焰加工的預(yù)期效果，還損害石材固有的自然色彩。

為了達(dá)到便于有效地加工石材表面的目的，關(guān)鍵在于控制好噴射速度和火焰溫度，因此通過反復(fù)試驗(yàn)證明，對石材表面的噴射速度和火焰溫度分別控制在400~1000m/sec和2000℃~2500℃范圍內(nèi)。
